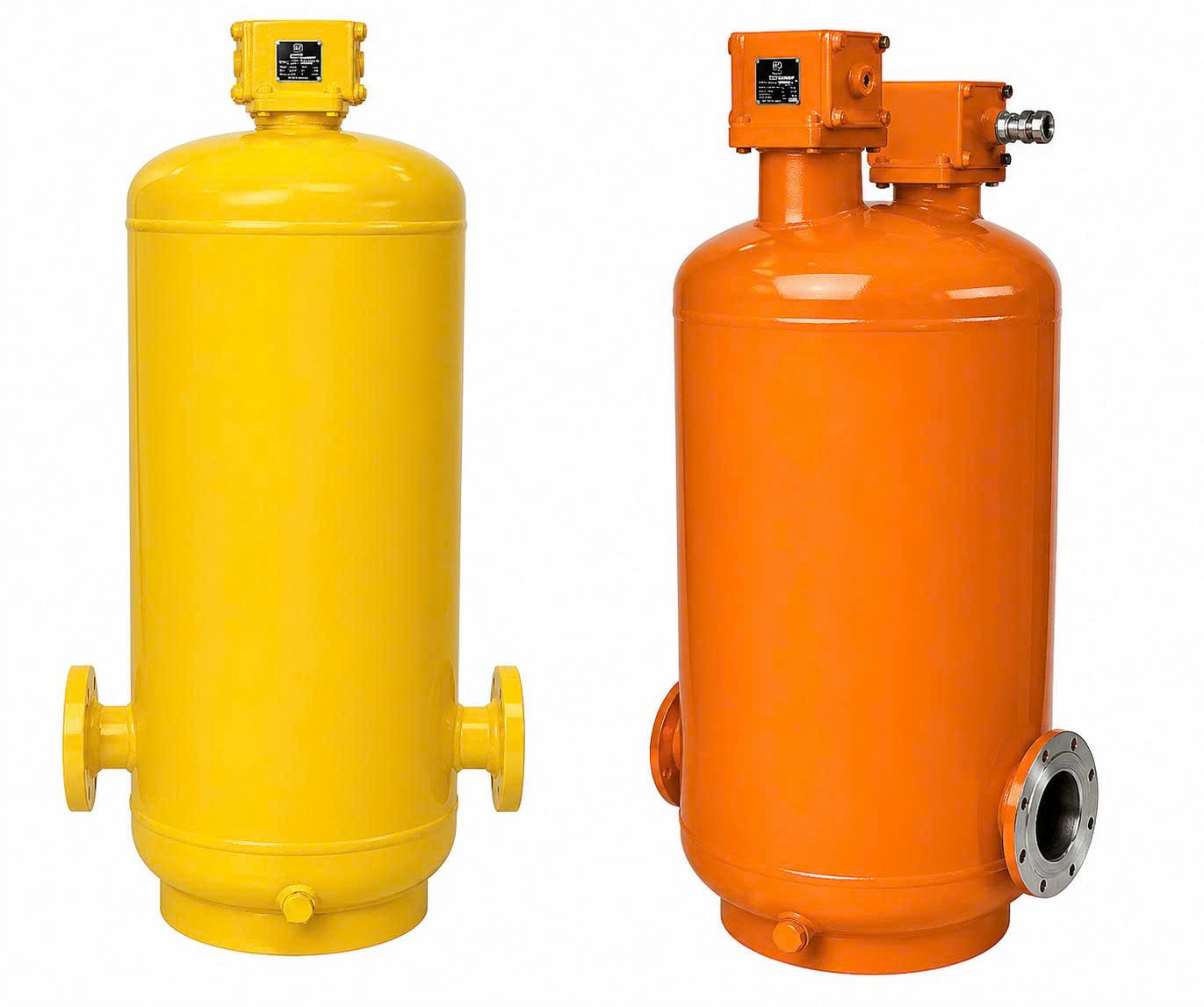

Bình tách khí tổng là thiết bị được thiết kế để loại bỏ một lượng lớn không khí hoặc hơi tự do ra khỏi chất lỏng trước khi đi vào hệ thống đo lường. Trong ngành xăng dầu, khi bơm hút từ tàu hoặc bồn ngầm, không khí thường bị lẫn vào do hiện tượng xoáy hoặc đường ống bị hở. Bình tách khí giúp làm chậm dòng chảy, cho phép các bọt khí nổi lên bề mặt và thoát ra ngoài, đảm bảo chỉ có chất lỏng nguyên chất đi qua đồng hồ đo.
| Đặc tính | Chi tiết kỹ thuật |
| Vật liệu thân | Thép carbon (A105/A216 WCB), Inox 304/316. |
| Vật liệu phao & Van xả | Inox 316, Gioăng Viton hoặc NBR chịu xăng dầu. |
| Tiêu chuẩn thiết kế | ASME Section VIII (Tiêu chuẩn bình áp lực). |
| Áp suất làm việc | 10 bar, 16 bar hoặc theo Class 150/300. |
| Kích cỡ (Size) | DN50 (2″) đến DN300 (12″) hoặc lớn hơn theo yêu cầu. |
| Kiểu kết nối | Mặt bích (ANSI, JIS, DIN). |
Khác với van xả khí nhỏ thông thường, bình tách khí tổng mang lại hiệu quả bảo vệ hệ thống ở mức độ cao hơn:
Đảm bảo tính minh bạch: Đồng hồ lưu lượng sẽ đo cả khí nếu không được tách ra, dẫn đến sai số rất lớn (có thể lên tới 5-10%). Bình tách khí giúp đồng hồ đạt độ chính xác tối ưu ($\pm 0.2\%$).
Bảo vệ thiết bị: Ngăn ngừa hiện tượng búa nước và sự rung chấn dữ dội do túi khí lớn di chuyển trong đường ống gây ra, bảo vệ phớt bơm và các mối nối bích.
Ổn định vận hành: Giúp dòng chảy đi vào đồng hồ và van điều khiển luôn ổn định, không bị ngắt quãng hoặc tạo bọt.
Khoang tách khí rộng: Thể tích bình lớn giúp vận tốc dòng chảy giảm xuống đột ngột, tạo điều kiện lý tưởng cho khí tách khỏi chất lỏng theo nguyên lý trọng lực.
Cơ chế xả khí kép: Thường tích hợp cụm van phao kép để xử lý đồng thời cả lượng khí nhỏ liên tục và lượng khí lớn đột biến khi bắt đầu quy trình bơm.
Tích hợp lưới cản (Baffles): Bên trong bình có các tấm ngăn hoặc lưới giúp “gom” các bọt khí nhỏ thành bọt khí lớn để thoát lên phía trên nhanh hơn.
Dễ dàng kiểm tra: Có trang bị kính quan sát (Sight glass) để người vận hành kiểm tra mức chất lỏng và tình trạng tách khí bên trong bình.
Hệ thống nhập tàu (Marine Unloading): Tách lượng khí cực lớn thường xuyên xuất hiện khi bơm hút vét hầm tàu.
Trạm chiết nạp xe bồn: Lắp phía trước các cụm đo đếm lưu lượng để kiểm soát sai số xuất hàng.
Hệ thống cấp nhiên liệu sân bay: Đảm bảo nhiên liệu nạp cho máy bay hoàn toàn sạch khí và tạp chất.
Nhà máy lọc dầu: Sử dụng trong các dây chuyền chuyển tải lưu chất giữa các phân xưởng.
